Le principe de mesure des sondes à résistance est une variation de la résistance en fonction de la température. L’élément sensible Pt100 est constitué en platine et possède une résistance de 100 Ohms à 0°C suivant la norme IEC751, BS1904/JISC1604. Le courant de mesure ne doit pas dépasser 1mA afin de réduire le risque d’auto-échauffement de la sonde.
La méthode de calcul pour déterminer la valeur de la résistance par rapport à la température est la suivante :
• -200°C à 0°C => Rt = R0 (1 + At + Bt² + C3 (t-100)t)
• 0°C à +850°C => Rt = R0 (1 + At + Bt²)

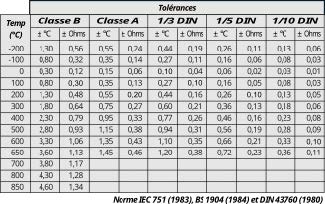

La tolérance d’un élément sensible Pt100 varie en fonction de sa classe comme l’illustre le tableau ci-contre.

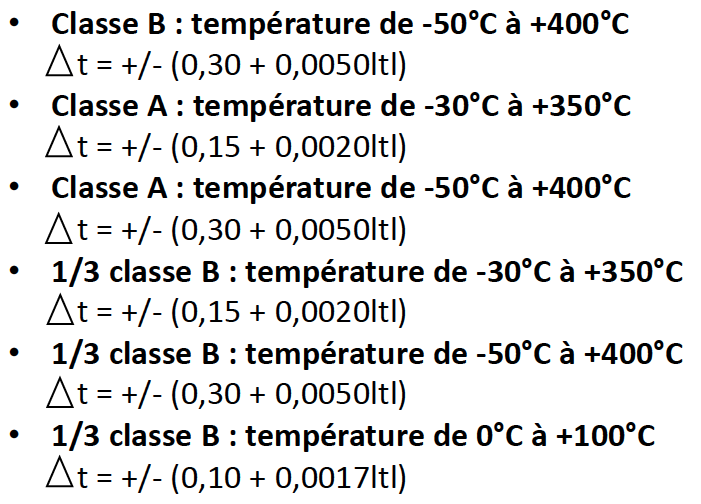

La précision d’un élément sensible Pt100 varie également en fonction de sa classe :
Un élément sensible Pt100 peut être monté en 2, 3 ou 4 fils selon le pont de Wheatstone et/ ou la méthode de Kelvin. Illustrations et explications ci-dessous :
Les résistances R1 et R2 sont en série avec l’élément de mesure et s’ajoutent à celle de l’élément.
Les résistances R1, R2 et R3 nécessitent une égalité. Des problèmes de résistance de contact et de mauvais équilibrage des drains restent possibles.
Deux mesures sont réalisées. Les problèmes de résistance de ligne et d’équilibrage des drains thermiques sont résolus. Les problèmes de résistance de contact subsistent.
Les effets de la résistance des câbles et de contact sont minimisés. Un courant constant et stable traverse la résistance à mesurer. La tension se mesure aux bornes de la résistance.
Pour palier aux problèmes de résistance, Ecotherm Mesures propose différentes solutions :
Montage de capteur à gaine chemisée (diamètre variable – déformable ou fixe) avec des éléments de mesure spécifiques et des montages mécaniques adaptés à vos applications.
En montage simple, la mesure est réalisée entre la gaine extérieure et le circuit de mesure. En montage double, elle l’est entre les deux circuits de mesure. Son contrôle est effectué sous 500V CC – Riso > 500 MOhms.
